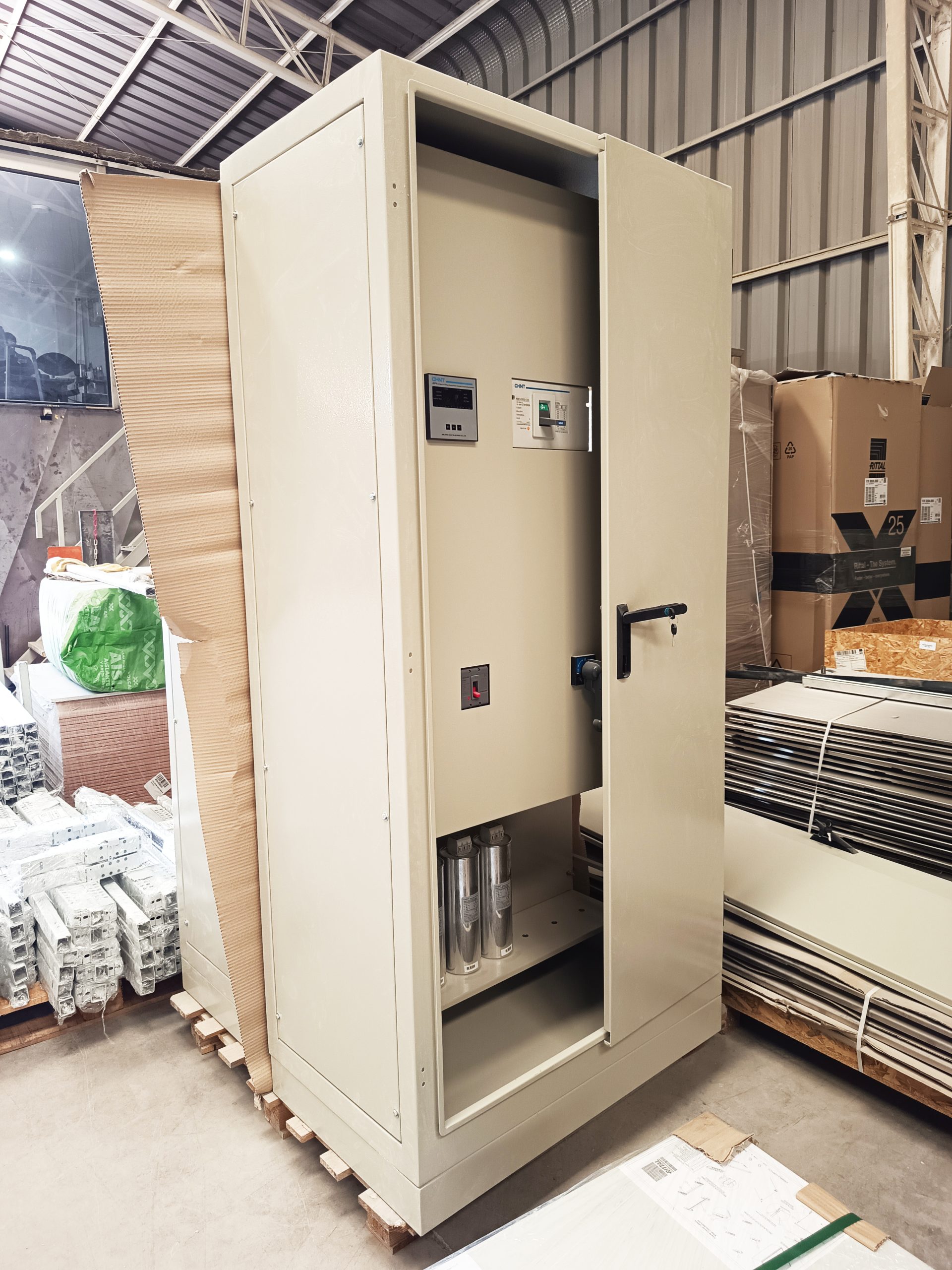

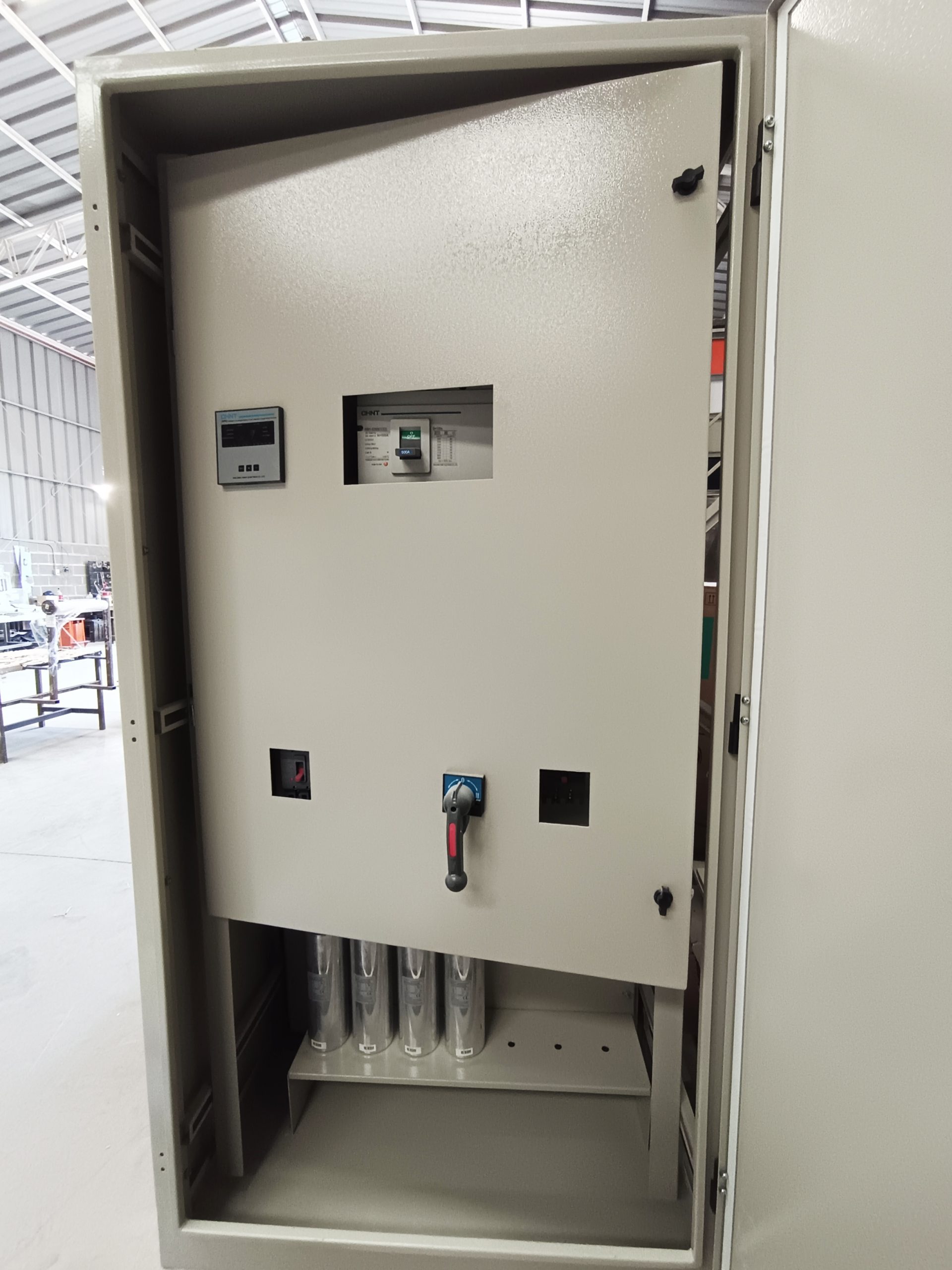

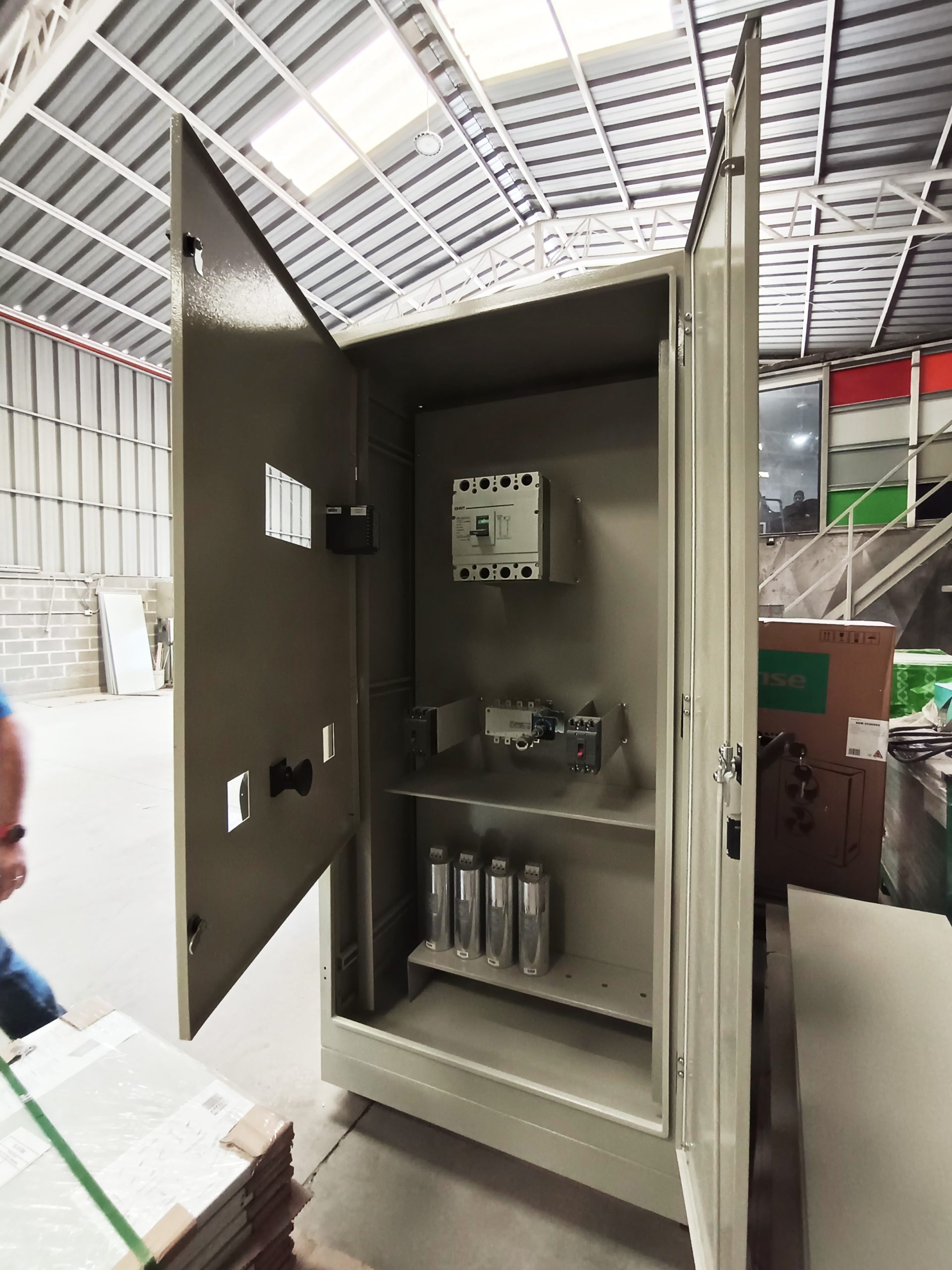

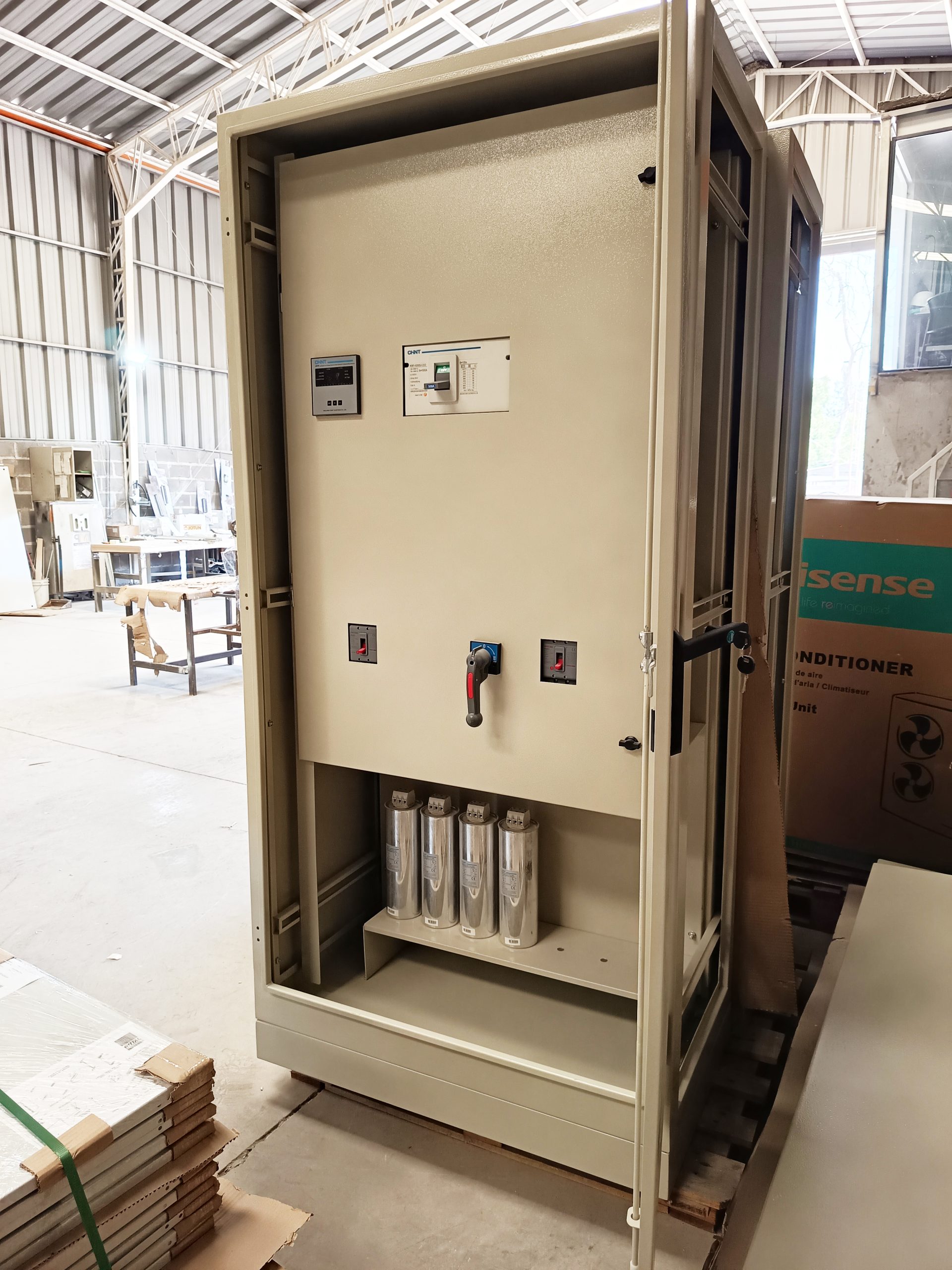

GABINETE PARA BANCO DE CONDENSADORES

Los gabinetes para bancos de condensadores son estructuras diseñadas para alojar y proteger los componentes encargados de la corrección del factor de potencia en instalaciones industriales y comerciales. Su función principal es compensar la energía reactiva, reduciendo penalizaciones en la factura eléctrica y optimizando la capacidad de los transformadores. A continuación, se detallan los aspectos técnicos fundamentales de estos equipos:

COMPONENTES ESPECIALES

Un gabinete estándar no solo contiene los condensadores, sino todo un ecosistema de maniobra y protección: Condensadores de Potencia: Generalmente de tipo seco o impregnados en resina, encargados de la compensación. Regulador de Energía Reactiva: El "cerebro" que mide el factor de potencia y decide cuántos pasos (etapas) conectar o desconectar. Contactores Especiales: Diseñados con resistencias de preinserción para limitar las altas corrientes de inrush (picos de corriente) al conectar los condensadores. Protecciones: Interruptores termomagnéticos o fusibles de alta capacidad de ruptura (NH) para cada etapa. Reactancias de Rechazo (Opcional): Si existen armónicos en la red, se instalan bobinas para evitar que los condensadores entren en resonancia.

ESPECIFICACIONES DE CONSTRUCCIÓN

Para garantizar la durabilidad y seguridad, el diseño del gabinete debe cumplir con: Grado de Protección IP: Suele ser IP42 o IP54 para interiores, protegiendo contra polvo y salpicaduras. Ventilación: Los condensadores disipan calor. Es vital contar con rejillas de ventilación natural o extractores forzados con termostato. Seguridad: Deben incluir señalización de riesgo eléctrico y, preferiblemente, un sistema de descarga automática para que los condensadores no retengan tensión tras el corte de energía.

BENEFICIOS TÉCNICOS

Reducción de Pérdidas: Menor caída de tensión en los cables. Aumento de Disponibilidad: Libera capacidad en el transformador principal para conectar nuevas cargas. Ahorro Económico: Eliminación de los cargos por consumo de energía reactiva inductiva.
